Réparation de l’axe des potentiomètres doubles d’un SEM ancien

Un vieux SEM que j’ai récupéré complètement HS (un problème d’alim avait grillé la majorité des amplis op) avait aussi l’axe du potard de fréquence du VCO2 fort tordu, ça gênait la rotation.
En essayant de le redresser, je l’ai cassé. Ce n’est pas un métal très solide ni rigide (laiton ?).

Ces potards multitours doubles sont introuvables aujourdhui.
Il a donc fallu le réparer.

J’ai commencé par le démonter en ouvrant les 4 petites pattes.

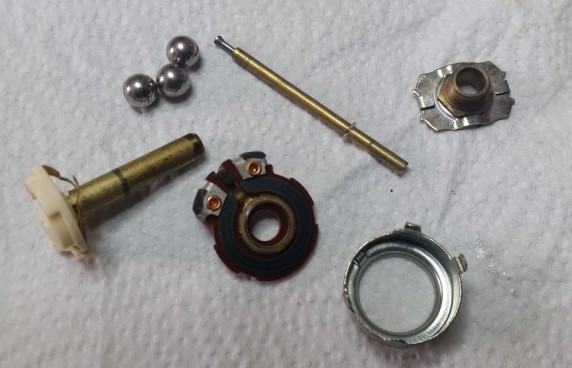

Voici ce que ça donne.

Mon problème était donc l’axe cassé au niveau de l’étranglement avec la petite rondelle en plastique.
Impossible à recoller comme ça, et je n’ai ni l’outillage ni les compétences pour refaire la pièce (pour quelqu’un avec un tour à métal, ça ne devrait pas être compliqué).

Grâce à la faible dureté du métal, j’ai pu facilement forer un trou dans le sens de la longueur dans chacune des deux parties avec une perceuse à colonne.

J’ai ensuite collé à la Super Glu 3 un petit morceau de clou fin dans les deux trous afin de remettre ensemble les 2 parties de l’axe.

Maintenant le bouton tourne bien et permet un accordage précis du VCO. Il est très légèrement plus dur que l’autre et la petite partie supérieure du bouton ne tourne plus sur elle-même si je tourne le bouton par la partie large, sans doute parce que ma réparation n’est pas assez précise, ma perceuse à colonne n’est pas prévue pour des travaux si fins et l’un des deux trous n’est pas parfaitement centré mais ça ne pose aucun problème d’utilisation.

Voilà, j’espère que ça aidera d’autres à réparer une de ces merveilleuses petites boîtes.

Les photos et images sont récupérées sur le web, je n’ai pas pensé à en faire pendant la réparation.
