Changement d’un ressort de contact sur un clavier Pratt&Read

Le cas présenté ici est celui d’un Minimoog ayant bien vécu.

Ça peut faire peur, mais avec un peu de soin c’est très faisable.
Le plus dur étant encore d’intervenir sur un ressort sans abimer ses voisins !

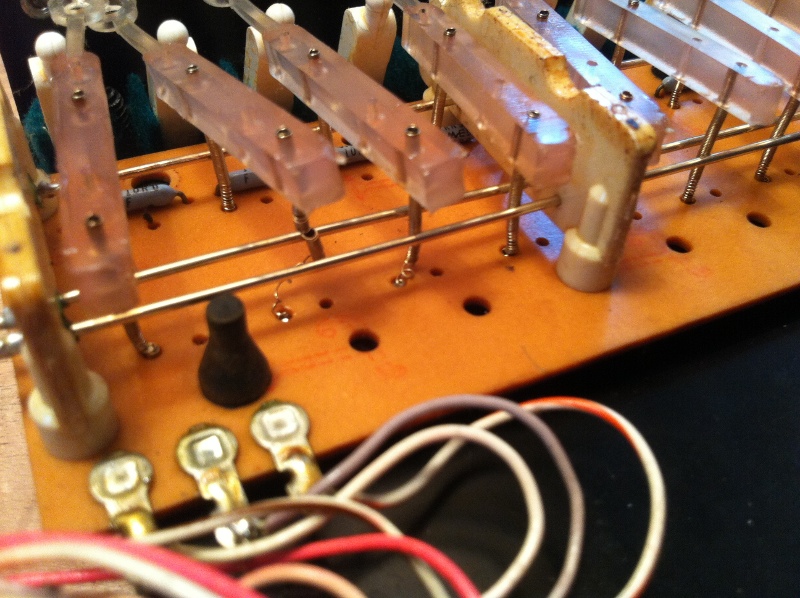

Pour rappel, les ressorts « pourris » ressemblent à ça:

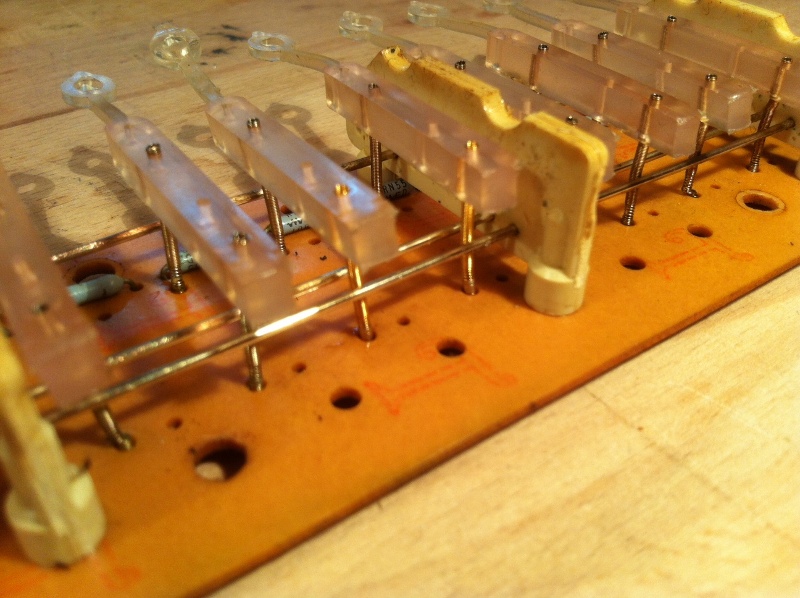

Commencer par dessouder/enlever:

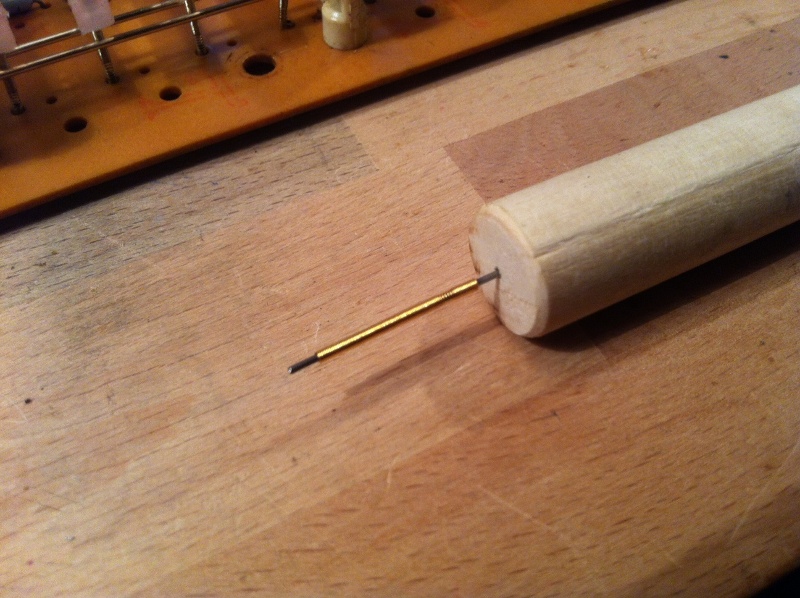

Puis enfiler un ressort neuf (attention au sens: l’enroulement moins serré devra se trouver côté PCB) sur le « mounting tool » aimablement vendu par CAE Sound:

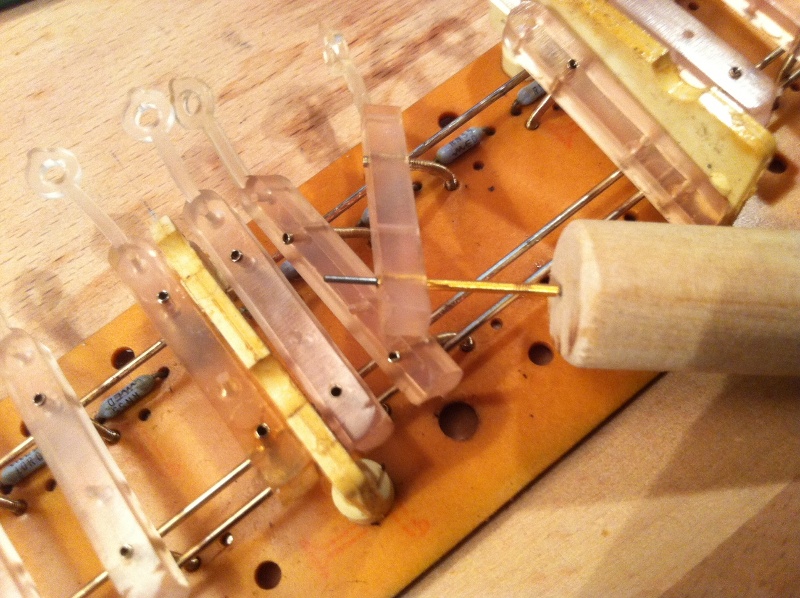

L’enfiler dans le machin-bidule en plastique qui est actionné à la descente de la touche:

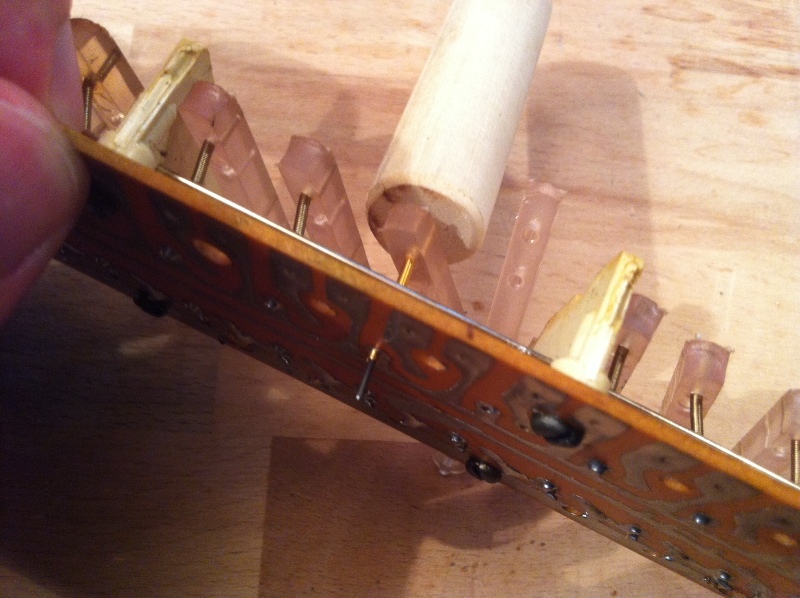

Puis utiliser le « mounting tool » pour présenter le ressort dans le PCB:

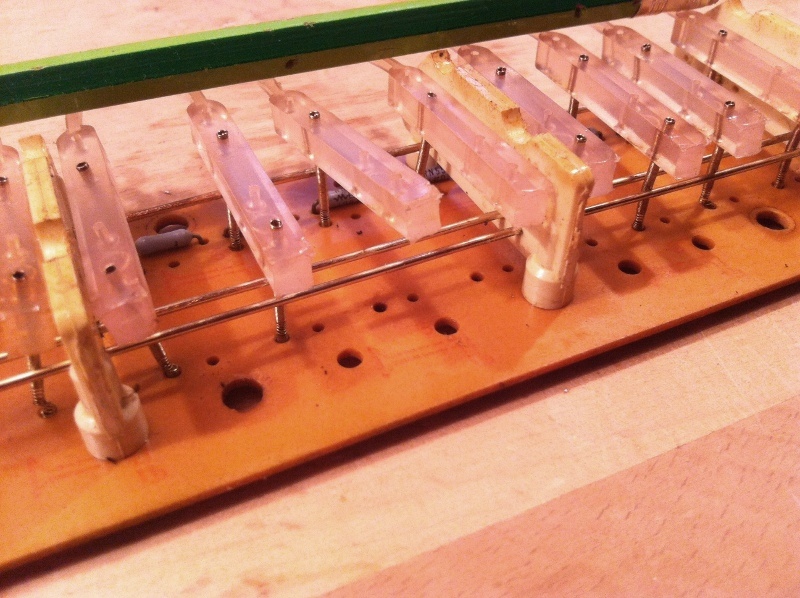

Enfin souder et savourer le travail accompli:

Et voilà !
Pour acheter des ressorts neufs (et le « mounting tool » qui est une bonne idée): CAE Sound
